BEST OF INNOVATIONS

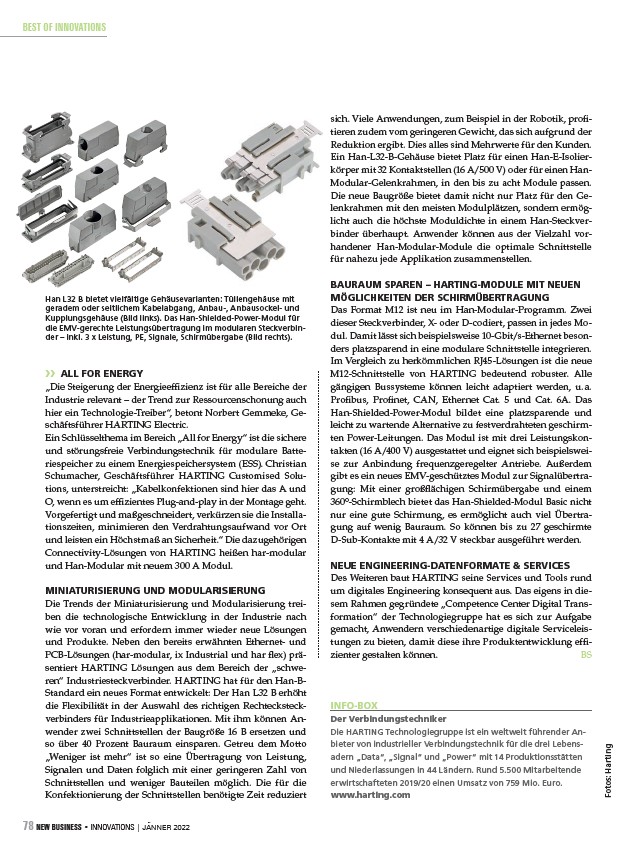

Han L32 B bietet vielfältige Gehäusevarianten: Tüllengehäuse mit
geradem oder seitlichem Kabelabgang, Anbau-, Anbausockel- und
Kupplungsgehäuse (Bild links). Das Han-Shielded-Power-Modul für
die EMV-gerechte Leistungsübertragung im modularen Steckverbinder
ALL FOR ENERGY
„Die Steigerung der Energieef zienz ist für alle Bereiche der
Industrie relevant – der Trend zur Ressourcenschonung auch
hier ein Technologie-Treiber“, betont Norbert Gemmeke, Geschäftsführer
HARTING Electric.
Ein Schlüsselthema im Bereich „All for Energy“ ist die sichere
und störungsfreie Verbindungstechnik für modulare Batteriespeicher
zu einem Energiespeichersystem (ESS). Christian
Schumacher, Geschäftsführer HARTING Customised Solutions,
unterstreicht: „Kabelkonfektionen sind hier das A und
O, wenn es um ef zientes Plug-and-play in der Montage geht.
Vorgefertigt und maßgeschneidert, verkürzen sie die Installationszeiten,
minimieren den Verdrahtungsaufwand vor Ort
und leisten ein Höchstmaß an Sicherheit.“ Die dazugehörigen
Connectivity-Lösungen von HARTING heißen har-modular
und Han-Modular mit neuem 300 A Modul.
MINIATURISIERUNG UND MODULARISIERUNG
Die Trends der Miniaturisierung und Modularisierung treiben
die technologische Entwicklung in der Industrie nach
wie vor voran und erfordern immer wieder neue Lösungen
und Produkte. Neben den bereits erwähnten Ethernet- und
PCB-Lösungen (har-modular, ix Industrial und har ex) präsentiert
HARTING Lösungen aus dem Bereich der „schweren“
Industriesteckverbinder. HARTING hat für den Han-BStandard
ein neues Format entwickelt: Der Han L32 B erhöht
die Flexibilität in der Auswahl des richtigen Rechtecksteckverbinders
für Industrieapplikationen. Mit ihm können Anwender
zwei Schnittstellen der Baugröße 16 B ersetzen und
so über 40 Prozent Bauraum einsparen. Getreu dem Motto
„Weniger ist mehr“ ist so eine Übertragung von Leistung,
Sig nalen und Daten folglich mit einer geringeren Zahl von
Schnittstellen und weniger Bauteilen möglich. Die für die
Konfektionierung der Schnittstellen benötigte Zeit reduziert
78 NEW BUSINESS • INNOVATIONS | JÄNNER 2022
sich. Viele Anwendungen, zum Beispiel in der Robotik, pro -
tieren zudem vom geringeren Gewicht, das sich aufgrund der
Reduktion ergibt. Dies alles sind Mehrwerte für den Kunden.
Ein Han-L32-B-Gehäuse bietet Platz für einen Han-E-Isolierkörper
mit 32 Kontaktstellen (16 A/500 V) oder für einen Han-
Modular-Gelenkrahmen, in den bis zu acht Module passen.
Die neue Baugröße bietet damit nicht nur Platz für den Gelenk
rahmen mit den meisten Modulplätzen, sondern ermöglicht
auch die höchste Moduldichte in einem Han-Steckverbinder
überhaupt. Anwender können aus der Vielzahl vorhandener
Han-Modular-Module die optimale Schnittstelle
für nahezu jede Applikation zusammenstellen.
BAURAUM SPAREN – HARTING-MODULE MIT NEUEN
MÖGLICHKEITEN DER SCHIRMÜBERTRAGUNG
Das Format M12 ist neu im Han-Modular-Programm. Zwei
dieser Steckverbinder, X- oder D-codiert, passen in jedes Modul.
Damit lässt sich beispielsweise 10-Gbit/s-Ethernet besonders
platzsparend in eine modulare Schnittstelle integrieren.
Im Vergleich zu herkömmlichen RJ45-Lösungen ist die neue
M12-Schnittstelle von HARTING bedeutend robuster. Alle
gängigen Bussysteme können leicht adaptiert werden, u. a.
Pro bus, Pro net, CAN, Ethernet Cat. 5 und Cat. 6A. Das
Han-Shielded-Power-Modul bildet eine platzsparende und
leicht zu wartende Alternative zu festverdrahteten geschirmten
Power-Leitungen. Das Modul ist mit drei Leistungskontakten
(16 A/400 V) ausgestattet und eignet sich beispielsweise
zur Anbindung frequenzgeregelter Antriebe. Außerdem
gibt es ein neues EMV-geschütztes Modul zur Signalübertragung:
Mit einer groß ächigen Schirmübergabe und einem
360°-Schirmblech bietet das Han-Shielded-Modul Basic nicht
nur eine gute Schirmung, es ermöglicht auch viel Übertragung
auf wenig Bauraum. So können bis zu 27 geschirmte
D-Sub-Kontakte mit 4 A/32 V steckbar ausgeführt werden.
NEUE ENGINEERING-DATENFORMATE & SERVICES
Des Weiteren baut HARTING seine Services und Tools rund
um digitales Engineering konsequent aus. Das eigens in diesem
Rahmen gegründete „Competence Center Digital Transformation“
der Technologiegruppe hat es sich zur Aufgabe
gemacht, Anwendern verschiedenartige digitale Serviceleistungen
zu bieten, damit diese ihre Produktentwicklung ef -
zienter gestalten können. BS
Fotos: Harting
INFO-BOX
Der Verbindungstechniker
Die HARTING Technologiegruppe ist ein weltweit führender Anbieter
von industrieller Verbindungstechnik für die drei Lebensadern
„Data“, „Signal“ und „Power“ mit 14 Produktionsstätten
und Niederlassungen in 44 Ländern. Rund 5.500 Mitarbeitende
erwirtschafteten 2019/20 einen Umsatz von 759 Mio. Euro.
www.harting.com
– inkl. 3 x Leistung, PE, Signale, Schirmübergabe (Bild rechts).
