master. Ungefähr 3.000 I/Os sind über zahlreiche
Etagen und Zonen verstreut und über
Ethernet miteinander verbunden. Aufgrund
dieser Komplexität entschied sich Enthu für
das PC-basierte Steuerungssystem von
Beckhoff, denn nur damit ließ sich die Hardware
reduzieren und somit ein BMS-Konzept
mit nur zwei Schichten realisieren.
Darüber hinaus reduzierte die kompakte
Bauform der nur 12 mm breiten EtherCATKlemmen
den Platzbedarf in den BMSSchaltkästen
– bei insgesamt 3.000 I/Os –
deutlich. Durch EtherCAT als Systembus der
I/O-Klemmen profitiert dieses BMS-Design
laut Enthu zudem von den äußerst kurzen
I/O-Reaktionszeiten, und das ohne zusätzliche
Kosten. In Übereinstimmung mit den
Projektvorgaben verfügt der Embedded-PC
CX5010 über einen integrierten BACnet-
Kommunikationsport zur Unterstützung der
Gesamtanforderungen der Gebäudeleittechnik.
72 FACILITY MANAGEMENT-GUIDE 2021
Da TwinCAT außerdem eine große
Anzahl von BACnet-Objekten unterstützt,
sei dies nur durch diese PC-basierte Steuerung
auf solch effiziente Weise möglich.
WEITERE AUSZEICHNUNG
FÜR „GRÜNES“ BAUEN
Im Juli 2020 wurde das UOW Malaysia KDU
als erste Bildungseinrichtung des Landes
mit dem Greenpass Operation Award Certificate
der Lestari Energy Development
Authority (SEDA) Malaysia ausgezeichnet.
Die SEDA ist eine Körperschaft, die unter
dem Sustainable Energy Development
Authority Act 2011 gegründet wurde. Diese
Auszeichnung wurde als Ergebnis eines
Evaluierungsprozesses für Energiesparmethoden
in Gebäuden vergeben, um das
Green-Building-Zertifikat zu erhalten.
Die Universität rühmt sich eines zertifizierten
Campus mit einem „grünen“ Fuß-

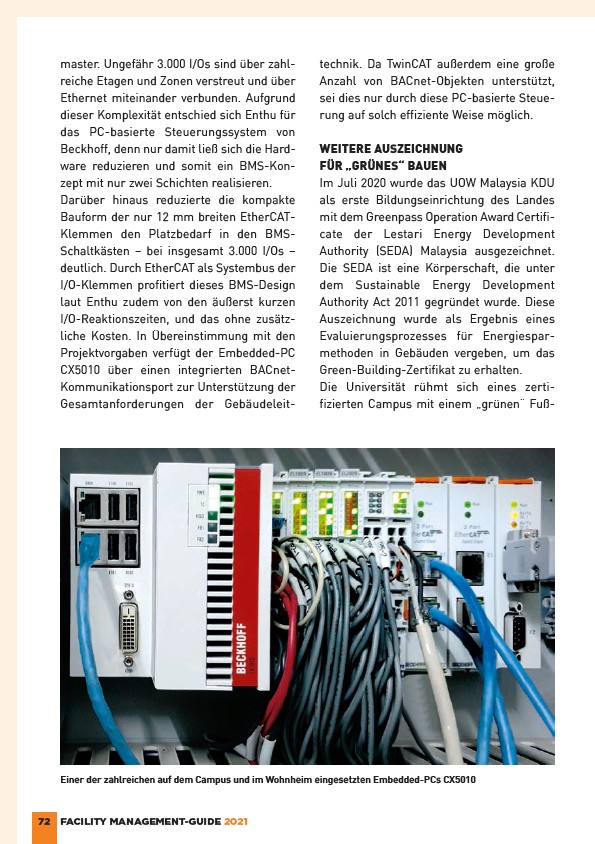

Einer der zahlreichen auf dem Campus und im Wohnheim eingesetzten Embedded-PCs CX5010
