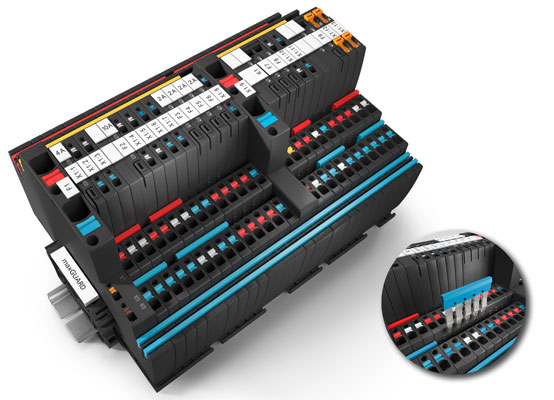

Weidmüller maxGUARD: Die Querverbinder verringern den Verdrahtungsaufwand zwischen Lastüberwachung und Potenzialverteilerklemmen. © Weidmüller
Die neue Steuerstromverteilung maxGUARD von Weidmüller kombiniert erstmals Lastüberwachung und Potenzialverteilung zu einer Gesamtlösung im Schaltschrank.
maxGUARD ist ein Applikationsprodukt, das passgenau auf die spezifischen Bedürfnisse im Schaltschrankbau abgestimmt ist.
Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind. Mit dem maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potenzialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung. Die neuartige Kombination von Lastüberwachung und Potenzialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
Platzsparend und sicher
maxGUARD zeichnet sich durch hohe Servicefreundlichkeit aus: Auf die Applikation Schaltschrankbau hin entwickelte Bedien-, Prüf- und Anschlusselemente gestatten den sicheren Zugang zu allen Spannungspotenzialen und Lastkreisen bei Inbetriebnahme- und Wartungstätigkeiten. Als besonders anwenderfreundlich erweisen sich die durchgängig integrierten Prüfabgriffe im Ein- und Ausgang der maxGUARD-Steuerstromverteilung, sie beschleunigen jede Fehleranalyse. Für Test- und Prüfzwecke besitzen die Potenzialverteiler praktische Trennhebel zur einfachen galvanischen Trennung des Lastkreises. maxGUARD verringert den Verdrahtungsaufwand durch Querverbindungen zwischen Lastüberwachung und Potenzialverteilerklemmen. Das neue Steuerstromverteilungssystem ist besonders platzsparend als Einzelscheibenlösung ausgelegt – elektronische Lastüberwachungen und Potenzialverteiler weisen ein 6,1-mm-Rastermaß auf.
Nur zahlen, was benötigt wird
Bei der Einzelscheibenlösung maxGUARD bezahlt der Anwender zudem nur das, was er wirklich benötigt: Die Devise lautet „einzelne Scheiben“ statt ungenutzter Kanäle bei Blocklösungen. Bei beispielsweise fünf Kanälen kauft ein Kunde bei Weidmüller fünf Scheiben und nicht zwei 4er-Blöcke oder einen 8er-Block. Scheibenlösungen sind also kosteneffizient und sparen oft wertvolle Baubreite ein. Gleichwohl unterstützen die Engineering-Tools von Weidmüller jeden Anwender – bei hoher Modularität von maxGUARD lassen sich Grundfunktionen einer Maschine nahezu beliebig standardisieren und als ein Block vorkonfektioniert einsetzen.
Werkzeuglose Technologie
maxGUARD setzt bei seinen Anschlüssen auf die werkzeuglose PUSH-IN-Technologie. Die Nennbetriebsspannung beträgt 24 V DC, die Strombelastbarkeit des Gesamtsystems ist auf max. 40 A ausgelegt. Der breite Betriebstemperaturbereich reicht von –25 °C bis +55 °C (ohne derating). Die Anschlussquerschnitte betragen beim Einspeisemodul 16 mm², bei der elektronischen Lastüberwachung (ELM) 2,5 mm² und bei der Potenzialverteilerklemme sind es oben 1,5 mm² und unten 2,5 mm². Bereit stehen derzeit diverse Einspeisemodule (Module ohne Steuerfunktion bzw. Module mit Alarm- und Resetfunktion) sowie je ein Steuer- und Alarmmodul und nicht zuletzt diverse Potenzialverteilermodule.
