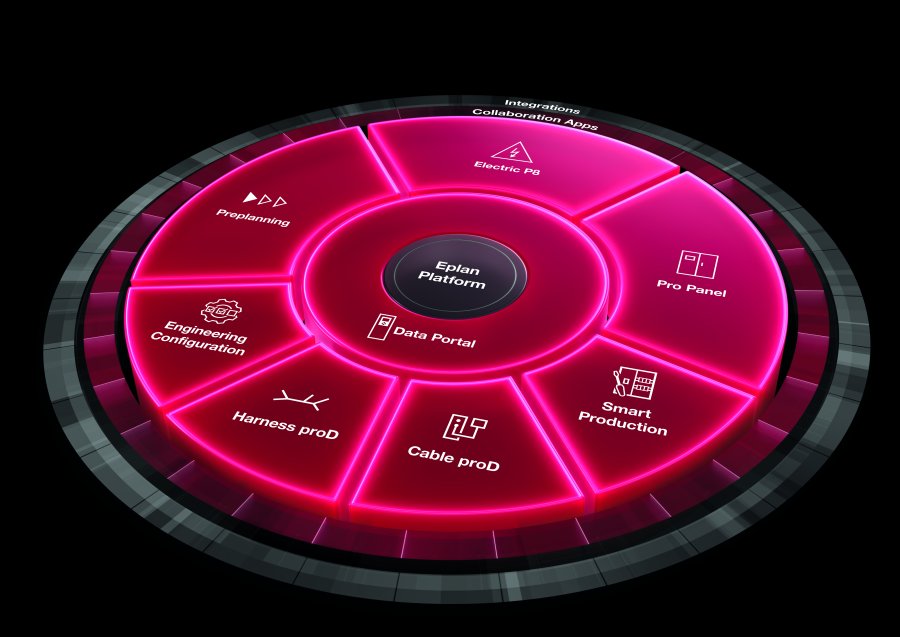

Eplan Plattform 2026: Vereinfachtes Portfolio, volle Power. © Eplan

Ein Überblick über Vorteile und Features der Eplan Plattform 2026.

Die Eplan Plattform 2026 bringt zahlreiche neue Funktionen und Optimierungen für die Engineering-Praxis. Welche Vorteile der Umstieg bietet und welche Features Anwender erwarten, zeigt ein aktueller Überblick.

Mit der Plattform 2026 rückt das Eplan-Portfolio näher zusammen. So fließt die bisherige Lösung Eplan Fluid als "Fluid Power Engineering" direkt in Eplan Electric P8 ein. Softwarenutzer können neben Elektroschaltplänen und Co. nun auch Fluid-technische Schaltpläne, Ablaufdiagramme, funktions- und artikelbezogene Auswertungen, Montageaufbauten in 2D und alles, was sonst für die Fluid-Planung benötigt wird, innerhalb der Umgebung von Eplan Electric P8 erstellen. Nutzer von Eplan Preplanning können jetzt auch Single Lines mit ihrer Software erstellen. Ein weiteres Extra für die Anwender von Eplan Preplanning, Eplan Electric P8 und Eplan Pro Panel sind die Collaboration-Apps, die als Funktionen direkt in die Software eingebunden sind und je nach Ausbaustufe automatisch zum Leistungsumfang gehören.

Dazu zählt der Projekt-Viewer, zuvor "eView", mit dem Dokumentationen visualisiert und über den Browser abgerufen werden können. Die Artikelverwaltung, zuvor "eStock", ermöglicht die Verwaltung von Gerätedaten an mehreren Standorten. Die Datenverwaltung, früher "eManage", bietet eine cloudbasierte Umgebung für das sichere teamübergreifende Teilen von Daten. Zu guter Letzt bleibt das Data Portal die zentrale Datenbasis mit standardisierten Artikeldaten für alle Eplan-Lösungen.

Zubehörauswahl automatisieren
Bei der Projektierung ist es nicht selten der Fall, dass für einen Artikel passendes Zubehör berücksichtigt werden muss bzw. der Artikel selbst nicht alleinstehend existieren kann. In der Eplan Version 2026 kann man notwendiges Zubehör automatisiert mit den entsprechenden Artikeln im Schaltplan platzieren. Bauteile und Zubehör können in einem Arbeitsschritt im Schaltplan abgelegt und Anwender entlastet werden. Favorisiertes Zubehör lässt sich individuell an Artikeln definieren und nach der Zuordnung automatisch berücksichtigen.

Direkter Zugriff aufs Data Portal
Um die Arbeitsschritte bei der Schaltplanerstellung weiter zu verschlanken, wurde in der Eplan Version 2026 das Data Portal direkt in die Artikelverwaltung von Eplan Electric P8 integriert. Hat der Konstrukteur bei der Projektierung Zugriff aufs Eplan Data Portal, kann er dieses nun direkt aus seiner Artikeldatenbank heraus starten. Gewünschte Artikel lassen sich dann wahlweise mit und ohne Zubehör in einem Arbeitsschritt direkt in Eplan Electric P8 laden. Durch die Integration des Data Portals profitieren Anwender von einem viel einfacheren Artikelzugriff und gelangen schneller zu den gewünschten Ergebnissen.

Direkter Zugriff aus Einfügezentrum
Das Einfügezentrum in Eplan Electric P8 ist die Quelle, aus der Konstrukteure ihre Artikel und Geräte im Schaltplan platzieren. Demzufolge muss an der Stelle auch eine flexible und einfache Gerätesuche möglich sein. In der Version 2026 wurde das Einfügezentrum erweitert, sodass Anwender direkt auf das Eplan Data Portal zugreifen können. Hierzu wurde die Option "Search in devices and Data Portal" ergänzt. Wahlweise kann der Suchvorgang im Einfügezentrum auch losgelöst vom Data Portal und ausschließlich in der Artikeldatenbank durchgeführt werden. Der Zugriff aufs Eplan Data Portal ist jetzt generell einfacher gelöst und an den Stellen verfügbar, wo Anwender ihn für ihre tägliche Arbeit benötigen – im Einfügezentrum und in der Artikelverwaltung.

Softwarenutzer können alles, was für die Fluid-Planung benötigt wird, innerhalb der Umgebung von Eplan Electric P8 erstellen (li.). Der Konstrukteur kann das Eplan Data Portal direkt aus seiner Artikeldatenbank heraus starten (re.).
© Eplan

Über 450 Artikeleigenschaften
In der Version 2026 wurden über 450 Artikeleigenschaften in der Artikeldatenbank in Anlehnung an den weltweit gültigen Datenstandard eClass hinzugefügt. Das heißt, die Software bietet automatisch nach eClass standardisierte Artikeleigenschaften an, nach denen auch die Hersteller ihre spezifischen Artikelinformationen im Eplan Data Portal definieren. Anwender können nach eindeutigen Eigenschaften filtern, die die Software per Schlagwortsuche in den Eigenschaften zur Verfügung stellt. Der Vorteil liegt in der einheitlichen Datengrundlage. Alle Eplan Anwender und Hersteller haben Zugriff auf die gleichen Eigenschaften und können Artikel nach einem standardisierten Verfahren definieren.

Eigenschaften schneller finden
In der Eplan Plattform Version 2026 lassen sich standardisierte Artikeleigenschaften über ein neues Suchfeld schneller finden und zusätzliche Werte und Eigenschaften von Bauteilen über Artikelreferenzdaten definieren. Anders als bei Standardartikeldaten handelt es sich bei Artikelreferenzdaten um Informationen, die im Schaltplan für jedes einzelne Bauteil flexibel angepasst oder hinzugefügt werden können. Hierzu wurde unter Eigenschaften die Kategorie "Artikelreferenzdaten" ergänzt, in der die neuen Artikeleigenschaften in Anlehnung an den eClass-Standard mittels einfacher Suche verfügbar gemacht und zusätzliche Werte abgebildet werden können.

Mehr Transparenz
Mehr Transparenz und ein vereinfachterer Umgang mit Artikeln wurde auch im Kontext von Ersatzteilen und -artikeln geschaffen. Mit der neu geschaffenen Option "Replacement parts" können künftig auch die Ersatzartikel beziehungsweise deren Artikelnummern, das Datum und eine detaillierte Artikelbeschreibung abgebildet werden. Insbesondere die Wiederverwendung und Bearbeitung älterer Projekte, in denen noch Teile verwendet wurden, die nicht mehr verfügbar sind, wird so erheblich vereinfacht und beschleunigt. Informationen zu den Ersatzartikeln stehen in der Artikeldatenbank sofort zur Verfügung.

Abbildung der Artikelnummern
Für Bauteile, die bei der Projektierung durch einen Draht verbunden werden, stehen ab der Eplan Plattform Version 2026 detailliertere Informationen in der aus der Software abgeleiteten Verbindungsliste zur Verfügung. Durch die zusätzliche Abbildung der Artikelnummern der als Quelle und Ziel verwendeten Bauteile, wird die Informationstiefe in der Verbindungsliste erhöht.

Zugriff auf 2D-Modelle der Bauteile
Ab der Version 2026 stehen in Eplan Electric P8 mehr Navigationsmöglichkeiten zwischen querverwiesenen Geräten zur Verfügung. Anwender der aktuellen Version können zwar auch bereits vom Bauteil im Schaltplan in die entsprechende 3D-Ansicht und wieder zurück oder auf andere Bauteile und Schaltplanseiten navigieren. Der direkte Zugang zum 2D-Modell wird ab der neuen Version verfügbar sein. Das bietet Nutzern die Möglichkeit, schnell und komfortabel an wichtige Informationen im 2D-Modell heranzukommen oder sich Fortschritte in 2D anzuschauen.

Ansichten speichern und aufrufen
Beim Schaltschrankaufbau mit Eplan Pro Panel steht Anwendern ein neuer Bereich zur Verfügung, in dem bis zu zehn beliebige Ansichten des 3D-Modells des Schaltschranks abgespeichert und jederzeit wieder abgerufen werden können. Das erleichtert und beschleunigt das Arbeiten mit der Software, da sich Anwender nicht mehr erst durch den Navigationsbaum klicken müssen, um die benötigten Ansichten des 3D-Modells aufzurufen. Durch das schnellere Wechseln zwischen den Ansichten gehen die Arbeitsschritte beim Schaltschrank-Engineering nicht nur intuitiver und einfacher "von der Hand", sondern machen auch mehr Spaß. (PR)
