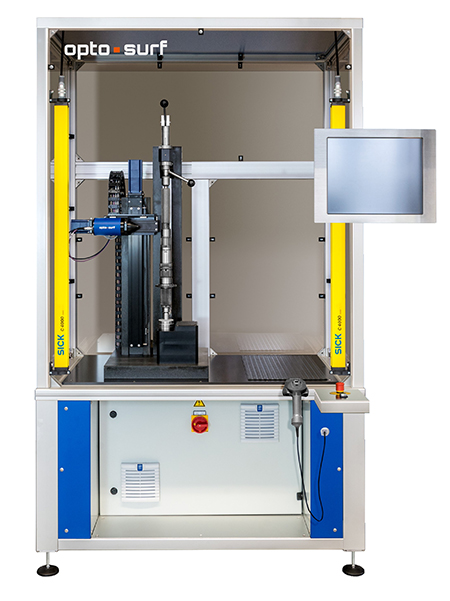

OptoShaft 012 ist eine automatische Messmaschine, die motorisch verschiede Lager anfahren kann und dort in mehreren Ebenen die Rundheit, Welligkeit und Rauheit messen kann. © WANZEL Handels- und Projektmanagement Ges.m.b.H.
Horst Hickl gründete im Jahr 1993 die Wanzel HuPM GmbH und entwickelte das Kerngeschäft in Richtung industrielle Messtechnik und Messdatenmanagement.
Zusammen mit Christof Flörl und Arno Melekusch entstand das nach ISO/IEC 17025 akkreditierte Kalibrierlabor CQS – Messtechnik GmbH.
Die Oberflächen von Bauteilen spielen in der produzierenden Industrie eine entscheidende Rolle. Die Rundheit, Rauheit und Welligkeit von Präzisionsmaschinenelementen wie Lagersitzen von Getriebe- und Motorwellen beeinflussen sowohl das Verschleißverhalten als auch die Geräuschentwicklung des Endproduktes.
Um den Einbau fehlerhafter Komponenten in Getrieben und Motoren zu vermeiden, gilt es, Toleranzen im Submikrometerbereich einzuhalten. Die optische Messtechnik mit Einsatz von Streulicht macht dies möglich, denn sie liefert eine flächenhafte Darstellung der Oberfläche und schafft dadurch ein Verständnis der Gleiteigenschaften und anderer Funktionen.
Oberflächenanalyse in direkter Nähe der Fertigungsmaschine
Lange Zeit fand die Oberflächenanalyse von Feinflächen mittels Stichproben aus taktilen Messverfahren in eigenen Prüfräumen statt. Doch dank der Entwicklung von OptoShaft 012 kann die Streulichtmesstechnik auch in schwierigen Umgebungen sowie in direkter Nähe zu Schleif-, Hon- und Superfinish-Prozessen eingesetzt werden.

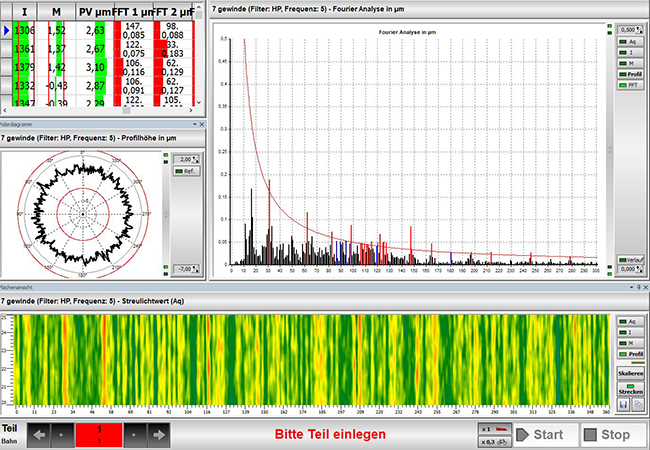

Die hochpräzise Wellenmessmaschine von OptoSurf erfasst bis zu 4.096 Messpunkte, die mittels Software in ein Rundheitsdiagramm umgerechnet werden. Gleichzeitig wird die Rauheit der Oberfläche in Bearbeitungsrichtung erfasst, wodurch Anwender wertvolle Hinweise auf die Dynamik der Schleifmaschine sowie die Reibungseigenschaften der Oberfläche erhalten.
Der Kennwert Aq kann bei gleichbleibenden Fertigungsverfahren mit den Rautiefenwerten Ra oder Rz verglichen werden, wenn man vorher mit einem Tastschnittgerät Korrelationsmessungen durchgeführt hat. Der Aq-Wert reagiert aber auch auf Änderungen der Oberflächentextur und Defekte, die z. B. durch falsches Abrichten und Störungen bei der Kühlmittelzufuhr entstehen können.
Inlinemessung in Maschinen
Unter Anwendung neuer Technologien können zusammen mit dem Partner DIATEST Messungen direkt in Maschinen vorgenommen werden. DIATEST fertigt hochpräzise Bohrungsmessgeräte und messtechnische Lösungen mit einer Wiederholgenauigkeit von bis zu 0,0002 mm bzw. 0,000008“ und beliefert Vertretungen in über 40 Ländern der Welt.
Die Messungen von Bohrungen, Fasen, Gewindetiefen und glatten Tiefen können im Produktionsprozess selbst erfolgen – aber auch losgelöst davon. Der äußerst schnelle Messzyklus läuft 24 Stunden am Tag, sieben Tage die Woche, und liefert 100 Prozent der Messdaten.

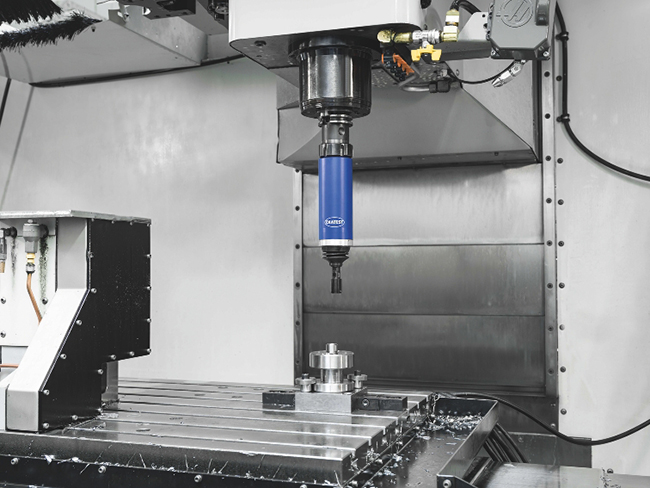

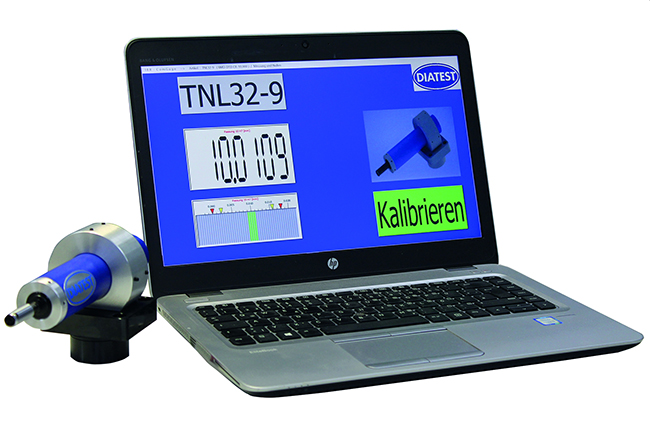

Der DIATEST-Bohrungsmessdorn BMD sitzt direkt im Werkzeug-Wechselsystem der CNC-Maschine und ist für Standard-Werkzeugaufnahmen verschiedener Durchmesser geeignet. Dank dem DIAWIRELESS-Echtfunk-Netzwerk ist zur Anzeige des Messwerts auch kein Umbau an der CNC-Maschine erforderlich.
Der entscheidende Synergieeffekt
Das Ziel und der entscheidende Synergieeffekt der unternehmensübergreifenden Kooperation ist, diese Messtechnik in Steuerungen und Roboter zu integrieren. Dafür liefert CQS auf nationale Messnormale rückführbare Messprotokolle, inklusive einer automatisierten Zuordnung zur Prüfmittelverwaltung über DataMatrix-Codes.
Die Zertifikate werden je nach Wunsch und Abgleich mit dem Kunden über einen Server oder die Cloud übergeben und können in weiterer Folge auch in ein ERP-System übernommen werden, wo sie als wertvolle Informationen für effizientere Geschäftsprozesse sorgen. (PR)
