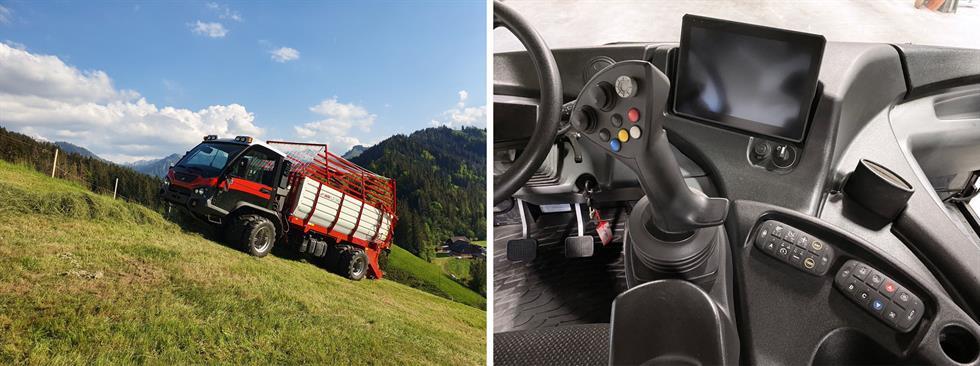

Die Fahrzeuge von Aebi Schmidt müssen rauen Bedingungen standhalten und sind auf ein modernes, intuitives Bedienkonzept angewiesen. © TTControl
Wie sich komplexe Maschinen mit Visualisierung einfach steuern lassen
Egal ob auf Meereshöhe oder 3.000 Meter darüber, auf einem extremen Steilhang oder in flachen Gebieten, bei sengender Hitze oder eisiger Kälte: Die Fahrzeuge und Maschinen von Aebi Schmidt müssen unter diversesten Bedingungen kompromisslos funktionieren. Das gilt auch für die darin verbauten Displays, die den Fahrern die intuitive Bedienung ermöglichen. Der Fahrer muss zu jeder Zeit den Überblick und die Kontrolle über das Fahrzeug haben – auch in Stresssituationen. Um das sicherzustellen, setzt das Unternehmen auf die Produkte von TTControl.
Die Aebi Schmidt Group ist ein weltweit führender Anbieter intelligenter Lösungen für saubere und sichere Verkehrsflächen sowie die Bewirtschaftung anspruchsvollen Geländes. Die einzigartige Vielfalt des Angebots der Gruppe umfasst eigene Fahrzeuge sowie innovative An- und Aufbaugeräte für die individuelle Fahrzeugausrüstung.
Aebi steht als starke Marke für Fahrzeuge, die eine sichere mechanische Bearbeitung und Pflege von Extrem-Hanglagen möglich machen. Die auf anspruchsvolle Kundenbedürfnisse zugeschnittenen Support- und Serviceleistungen bieten für nahezu jede Herausforderung die passende Lösung. Die 1883 in Burgdorf in der Schweiz gegründete Aebi Maschinenfabrik ist heute Teil einer weltweiten Unternehmensgruppe mit rund 3.000 Mitarbeitenden. Sie ist in 17 Ländern mit lokalen Vertriebs- und Serviceorganisationen und in weiteren 90 Ländern über etablierte Partnerschaften mit Händlern vertreten.
Um den Kunden ein intuitives Bedienkonzept bieten zu können, entschied sich das Unternehmen, die Steuerung der Maschinen über eine zentrale Bedieneinheit zu regeln. Daher wurde nach einer zuverlässigen und intuitiven Lösung mit dem passenden Preis-Leistung-Verhältnis gesucht.
Die Entscheidung fiel schließlich auf das Vision 312Plus Display von TTControl: Das Touchscreen-Display mit integriertem High-End-Display-Controller und solidem Schutz ist für den Einsatz in Off-Highway-Fahrzeugen entwickelt worden und erfüllt damit genau die Anforderungen von Aebi Schmidt. Erstmals eingesetzt beim Aebi TP/VT 470 Vario: Der geländegängige Transporter ist saisonunabhängig für unterschiedlichste Einsätze im landwirtschaftlichen und kommunalen Bereich gewappnet.
Ein Display für den absoluten Überblick
Eine gute und einfache Bedienbarkeit ist für die Maschinen von Aebi das A und O. Denn sie spart nicht nur Zeit, sondern vermindert – gerade in extremeren Bedingungen – eine Stresssituation. „Bei der Komplexität der Maschine darf diese nicht kompliziert zu bedienen sein. Jeder muss die Maschine auf Anhieb verstehen und zielgerichtet einsetzen können, auch ohne große Schulung oder Einführung“, erklärt Lorenz Berta, Projektleiter bei Aebi Schmidt.
Damit das gelingt, braucht es ein modernes, intuitives Bedienkonzept per Touchscreen, das dem Kunden die vielfältigen Funktionen des Fahrzeugs übersichtlich darstellt. Die Größe des Displays spielte bei dieser Kernanforderung eine entscheidende Rolle: Neben den dargestellten Informationen sollen auch zwei Kameras gleichzeitig auf dem Display angezeigt werden. Für den Überblick sorgt hier das 12,1 Zoll große Vision 312Plus Display, das neben diversen Kommunikationsschnittstellen auch über einen direkten Anschluss für Kameras verfügt.
Doch die relevanten Parameter müssen nicht nur gleichzeitig und übersichtlich dargestellt werden, sondern auch in jeder Situation gut lesbar sein. Dafür sorgen die hohe Helligkeit sowie das Optical Bonding der Displays: Auch bei direkter Sonneneinstrahlung wird so eine perfekte Ablesbarkeit garantiert. Das gibt insbesondere bei Bergtraktoren, die oftmals bei starker Hanglage zum Einsatz kommen, Sicherheit in der Bedienung.
Einsatzbereit in jeder Situation
Das Display stellt die zentrale Bedieneinheit dar, über das im Stand ein Großteil der Einstellungen am Fahrzeug vorgenommen werden können. Während der Fahrt ist eine einfache Bedienung aller Funktionen über den integrierten Fahrhebel und zwei Tastaturen möglich. Das Display mit dem Aebi Bedienkonzept „Vision Control“ informiert den Fahrer über den Status der jeweiligen Funktionen. Dank der hohen Rechnerleistung ist eine Kommunikation in nahezu Echtzeit mit dem Fahrzeugcontroller möglich.
Da die Displays im Cockpit verbaut werden und die Fahrzeuge weltweit in verschiedenen Klimazonen zum Einsatz kommen, müssen sie für ein breites Temperaturspektrum ausgelegt sein. Das Vision 312Plus Display hält extremen Temperaturen von -30 bis +70 °C, Stößen und Vibrationen stand.
Um auch alle Anforderungen in Bezug auf das Thema Konnektivität abzudecken, war zusätzlich eine Vielzahl an Anschlüssen, wie CAN-Bus, Ethernet oder USB notwendig. Ein implementierter Update-Mechanismus macht es sowohl dem Kunden als auch dem Entwickler einfach, eine neue Software auf das Display zu spielen.
Starke Zusammenarbeit, erfolgreiches Projekt
TTControl ist ein Joint-Venture-Unternehmen von TTTech und HYDAC International, einem strategischen Partner von Aebi Schmidt. Die damit einhergehende, enge Zusammenarbeit mit HYDAC war daher ein wichtiger Faktor in der Entscheidung für die Lösungen von TTControl.
Ebenso wie das in der Praxis geprüfte Produkt: «Wir wussten, dass das Vision 312Plus Display bereits bei anderen Kunden und deren Produkten, wie im Leitwolf von Prinoth, erfolgreich eingesetzt wird. Das in Kombination mit einem passenden Rundumpaket hat einen sehr guten Eindruck bei uns hinterlassen», sagt Sven Stoller, Projektleiter Software-Entwicklung bei Aebi Schmidt.
Eines der Ziele von Aebi Schmidt war die Entwicklung eines Bedienkonzepts, welches ihnen die Möglichkeit bietet, dieses auch auf weitere Fahrzeuge zu adaptieren. Die eingesetzten Displays können sowohl mit CODESYS V3 als auch mit Qt programmiert werden. Ein vollumfängliches Starter-Kit mit verschiedenen Programmierbeispielen unterstützt die Entwicklung sowie das Verständnis für das Display, wodurch wiederum die Entwicklungszeit positiv beeinflusst wird.
Auch der schnelle Support konnte überzeugen: «Sind Probleme aufgetreten wurden die Anfragen stets rasch beantwortet, sodass es zu keinen größeren Verzögerungen im Entwicklungsprozess gekommen ist», so Stoller. Sogar bei kundenspezifischen Wünschen unterstützte TTControl: «Wir können uns auch bei der Umsetzung konkreter Kundenprojekte auf die Erfahrungen von TTControl stützen, was für uns ein wichtiges Element einer strategischen Partnerschaft ist.»
Das internationale Netzwerk, welches HYDAC mit mehr als 500 Vertriebs- und Servicepartnern in über hundert Ländern garantieren kann, spielt eine wichtige Rolle bei der erfolgreichen Zusammenarbeit. Denn damit kann HYDAC nahezu an jedem Ort der Welt auf die Bedürfnisse ihrer Kunden eingehen und auch die lokale Kompetenz sicherstellen.
